Rozkład błędu dla PAVO5


portret użytkownika brahi

By brahi - Posted on 19 June 2008

Manewrów z obiektywem PAVO5 ciąg dalszy..
Zebrałem do pliku kilkaset gwiazd rozpoznanych przez program RecoStar. RecoStar ma tą przyjemną cechę że obok rozpoznanego położenia XY w pliku zapisuje też położenie teoretyczne, wyliczone na podstawie siatki. Jako że błąd wydaje się być rozłożony mniej więcej koncentrycznie względem środka postanowiłem znaleźć jakąś zależność która tym rządzi i którą można by wrzucić do oprogramowania. Ze względu na ową koncentryczność można podejżewać że błąd rozłożony jest odśrodkowo lub dośrodkowo a wyrazić można go badając odległość punktów od środka.

Wyznaczyłem odległość od środka dla każdej wykrytej gwiazdy, następnie zaś teoretyczną odległość wyznaczoną według siatki. Różnica obu tych wartości to błąd położenia gwiazdy - wartość dodatnia oznacza że wynikowa gwiazda musi znaleźć się bliżej środka.

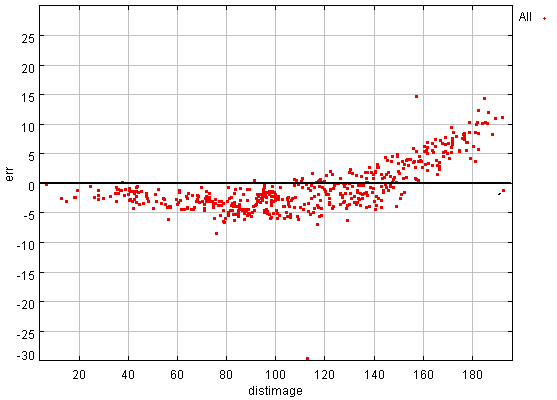

Wrzuciłem ów błąd na wykres. Na osi X jest odległość od środka obrazka w pikselach, na osi Y wielkość błędu, też w pikselach. Obrazek wygląda całkiem znajomo, testy obiektywów CCTV sie kłaniają :). Funkcja nie wygląda na jakąś straszną,starczy jakiś wielomian.. Przecięcie z osią X tworzy ów charakterystyczny pierścień niskiego błędu ;)

PodglądZałącznikRozmiar
pavo5err.gif8.96 KB
